Tổng Quan Giải Pháp UPS Động Năng Quay (DRUPS) Kinolt

by thida | Jun 17, 2026 | Uncategorized

Tổng Quan Giải Pháp UPS Động Năng Quay (DRUPS) Kinolt

Trong các kiến trúc nguồn hạ tầng đòi hỏi tính liên tục và mật độ công suất cực lớn như Trung Tâm Dữ Liệu Tier III/IV hoặc các tổ hợp công nghiệp bán dẫn, cấu hình UPS tĩnh truyền thống (Static UPS) kết hợp hệ thống lưu trữ hóa chất (VRLA/Lithium-ion) bộc lộ nhiều hạn chế về diện tích sàn (Footprint), suy hao hiệu suất và độ phức tạp trong quản lý điểm lỗi (Point of Failure).

Kinolt (thành lập từ năm 1984 tại Liège, Bỉ – tiền thân là Euro-Diesel, hiện thuộc mảng Rolls-Royce Power Systems) là nhà sản xuất hàng đầu thế giới chuyên sâu về giải pháp UPS Động Năng Quay Diesel (DRUPS – Diesel Rotary UPS). Bài viết này phân tích cấu trúc kỹ thuật, nguyên lý vận hành chuyên sâu và các thông số ưu việt của giải pháp Kinolt KS® độc quyền.

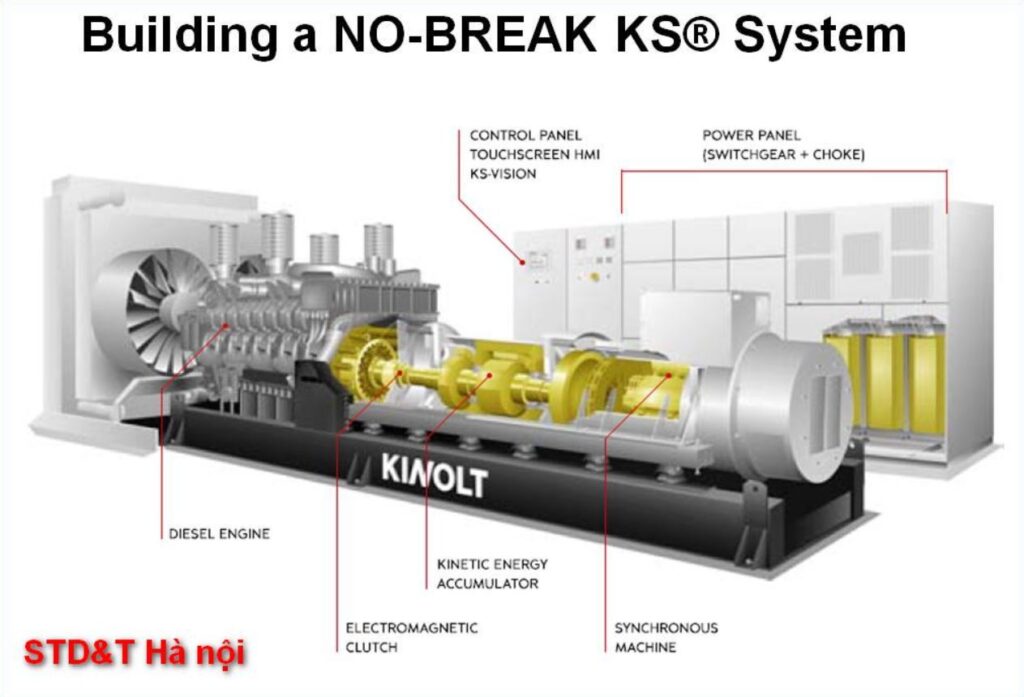

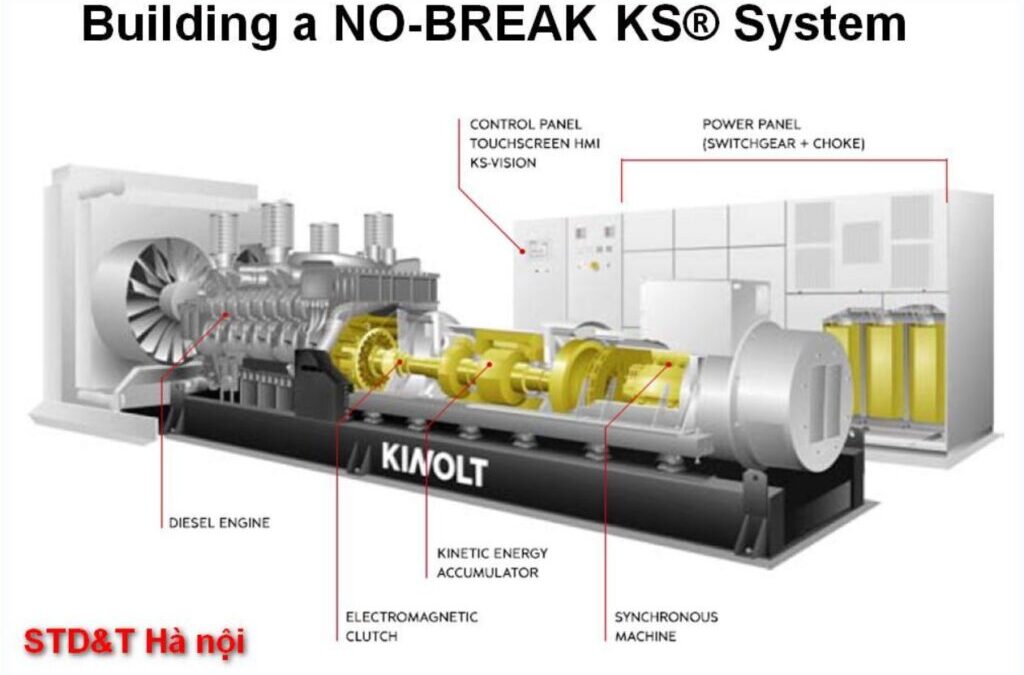

1. Cấu Trúc Phần Cứng Khối Đồng Trục (The Kinolt KS® Architecture)

Kiến trúc cốt lõi của hệ thống Kinolt KS® dựa trên cơ chế Hợp khối đồng trục (Single-Shaft Configuration). Tất cả các thành phần chuyển hóa và tích lũy năng lượng chính được thiết kế nằm trên một trục cơ khí duy nhất, kết nối thông qua hệ thống vòng bi chuyên dụng cường độ cao.

+—————+      +——————-+      +——————+

| Động cơ Diesel| —> | Khớp Ly Hợp Điện  | —> | Máy Phát Điện /  |

                   [Hộp Số Động Năng Bánh Đà]

Cấu phần chi tiết bao gồm:

• Động cơ Diesel Công Nghiệp : Trái tim động lực dài hạn tích hợp đồng bộ các dòng động cơ trang bị hệ thống phun nhiên liệu điện tử Common Rail, tối ưu hóa moment xoắn và tăng tốc tức thời.
• Khớp Ly Hợp Điện Từ (Electromagnetic Clutch): Bộ phận đóng/ngắt cơ khí chuyển đổi động lực giữa động cơ Diesel và phần còn lại của trục quay.
• Bộ Tích Lũy Động Năng (Kinetic Energy Accumulator): Đóng vai trò là hệ thống lưu trữ năng lượng thay thế cho ắc quy. Cấu tạo gồm hai phần quay độc lập: Một rotor bên trong quay đồng tốc với trục và một rotor bên ngoài (bánh đà trống) quay tự do với tốc độ cao hơn nhờ lực từ trường để tích lũy động năng lớn.
• Máy Phát Điện / Motor Đồng Bộ (Alternator): Thành phần điện tử công suất thực hiện nhiệm vụ kép: Chuyển hóa điện năng thành cơ năng (chế độ chờ) và cơ năng thành điện năng (chế độ xả tải).

2. Nguyên Lý Vận Hành Và Chuyển Đổi Trạng Thái Kỹ Thuật

Hệ thống Kinolt KS® vận hành dựa trên sự phối hợp chặt chẽ giữa trục quay cơ học và cuộn cảm choke (Choke Coil) mắc nối tiếp giữa nguồn lưới và tải.

Chế độ Vận hành Bình thường (Condition Conditioning Mode)

Khi nguồn lưới ổn định, máy cắt đầu vào đóng. Dòng điện đi qua cuộn cảm choke trước khi cấp cho tải.

• Máy phát điện đồng bộ hoạt động như một Motor (Động cơ điện) để duy trì tốc độ quay của trục chính ở mức 1500RPM và sạc động năng cho bánh đà.
• Đồng thời, sự kết hợp giữa Máy phát đồng bộ và cuộn cảm choke tạo thành một Bộ lọc động (Dynamic Filter). Hệ thống này liên tục triệt tiêu sóng hài THDi, bù công suất phản kháng , và ổn định điện áp dạng sine chuẩn, bảo vệ tải khỏi các sự cố sụt áp hay xung đỉnh từ lưới.
• Động cơ Diesel ở trạng thái nghỉ hoàn toàn , được giữ ấm liên tục bằng hệ thống sưởi cưỡng bức ở mức 40-50 độ C

Chế độ Đi qua Sự cố (Ride-Through Mode)

Khi điện lưới mất hoặc dao động vượt ngưỡng an toàn >10% điện áp hoặc >1tần số, máy cắt ngõ vào lập tức mở ra ngắt kết nối với lưới.

• Do trục cơ học liên tục quay, không có bất kỳ độ trễ nào trong việc cấp điện. Máy phát điện ngay lập tức chuyển sang chế độ Phát điện, lấy năng lượng từ Bộ tích lũy động năng (bánh đà bắt đầu xả) để duy trì nguồn điện liên tục cho tải.
• Tín hiệu khởi động khẩn cấp được gửi đến động cơ Diesel.

Chế độ Chạy Diesel Dài Hạn (Diesel Mode )

• Trong vòng dưới 2 giâytừ khi đề nổ, động cơ Diesel đạt tốc độ vòng quay bằng với tốc độ trục chính.
• Khớp ly hợp điện từ đóng lại (Engage), kết nối trực tiếp động cơ Diesel vào trục quay. Động cơ Diesel tăng tốc gánh tải, đồng thời bù lại phần năng lượng thiếu hụt cho bộ tích lũy động năng.
• Hệ thống có khả năng chạy liên tục ở chế độ này 24/7 cho đến khi cạn nhiên liệu. Khi điện lưới ổn định trở lại (thường sau 3-5 phút liên tục), hệ thống tự động hòa đồng bộ ngược về lưới, ngắt khớp ly hợp và đưa động cơ Diesel về chế độ làm mát tự động rồi tắt máy.

3. Các Ưu Điểm Kỹ Thuật Độc Quyền Của Giải Pháp Kinolt

Khả năng chịu dòng ngắn mạch cực đại (Short-Circuit Capability)

Một trong những thông số kỹ thuật ấn tượng nhất của Kinolt KS® là khả năng cung cấp dòng ngắn mạch lên tới 14 lần dòng định mức. Đối với các UPS tĩnh dùng linh kiện bán dẫn (IGBT), dòng ngắn mạch thường bị giới hạn ở mức 2 – 3 lần để bảo vệ các linh kiện điện tử nhạy cảm. Khả năng chịu tải dòng lớn của Kinolt cho phép các thiết bị bảo vệ hạ thế (CB/MCCB) ở các nhánh tải dưới cắt chọn lọc cực nhanh khi có sự cố ngắn mạch cục bộ, tránh hiện tượng nhảy lan truyền làm sập toàn bộ hệ thống.

Cắt giảm cấu trúc tầng bậc và Loại bỏ tủ ATS

Trong sơ đồ truyền thống:

Với Kinolt KS®, tủ ATS được loại bỏ hoàn toàn khỏi chuỗi động lực. Việc chuyển mạch được thực hiện thông qua cơ chế đóng/cắt máy cắt (Circuit Breakers) kết hợp khớp ly hợp cơ khí. Điều này loại bỏ hoàn toàn rủi ro kẹt tiếp điểm ATS—vốn chiếm tới gần 20% các sự cố không thể chuyển nguồn dự phòng trong Data Center.

Hiệu suất toàn tải và non tải tối ưu (Efficiency Curve)

Nhờ loại bỏ quá trình chuyển đổi kép AC-DC-AC (Double Conversion Loss) của các bộ chỉnh lưu/nghịch lưu bán dẫn, hiệu suất vận hành của Kinolt ở chế độ chờ đạt mức 97% – 98%. Đặc biệt, đường cong hiệu suất của DRUPS Kinolt duy trì độ phẳng rất tốt ngay cả khi hệ thống chạy ở mức tải thấp 30% – 50%, điều mà các UPS tĩnh thế hệ cũ thường gặp suy hao nặng.

4. Bảng Thông Số Kỹ Thuật Đặc Trưng (Dòng Kinolt KS4)

Giải pháp DRUPS của Kinolt là sự kết hợp cơ điện tử hoàn hảo. Bằng cách dịch chuyển bài toán lưu trữ năng lượng từ Hóa học (ắc quy/pin) sang Động lực học (trục quay/bánh đà), Kinolt cung cấp một hạ tầng nguồn có độ tin cậy cơ khí cao nhất, khả năng bảo vệ xung lưới toàn diện và tối ưu hóa diện tích phòng máy một cách triệt để cho các dự án hạ tầng quy mô siêu lớn.

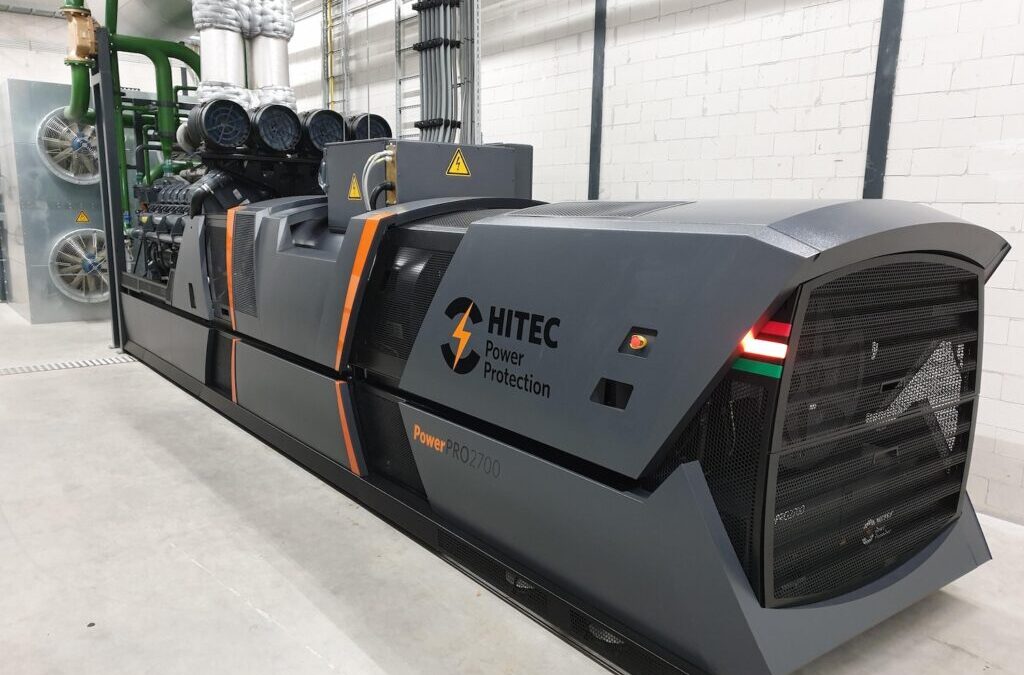

Hệ thống UPS động năng quay Diesel (DRUPS) Hitec Power

by thida | Jun 17, 2026 | Uncategorized

Trong thế giới của các trung tâm dữ liệu khổng lồ (Hyperscale Data Center), các nhà máy sản xuất bán dẫn siêu chính xác hay các hạ tầng an ninh quốc gia, một sự cố mất điện dù chỉ tính bằng mili-giây cũng có thể gây thiệt hại hàng triệu USD. Để bảo vệ các hệ thống trọng yếu này, Hitec Power Protection (Hà Lan) đã mang đến giải pháp nguồn dự phòng tối cao: Hệ thống UPS động năng quay kết hợp Diesel (DRUPS – Diesel Rotary UPS), loại bỏ hoàn toàn bình ắc quy hóa chất và hợp nhất hệ thống lưu điện với máy phát điện thành một khối duy nhất.

Quý khách đang tìm đại lý phân phối bộ lưu điện động năng quay DRUPS Hitec Power vui lòng liên hệ:

Công ty TNHH Công Nghiệp Phú Thái (PhuThaiCat)

Hotline: 0917866455

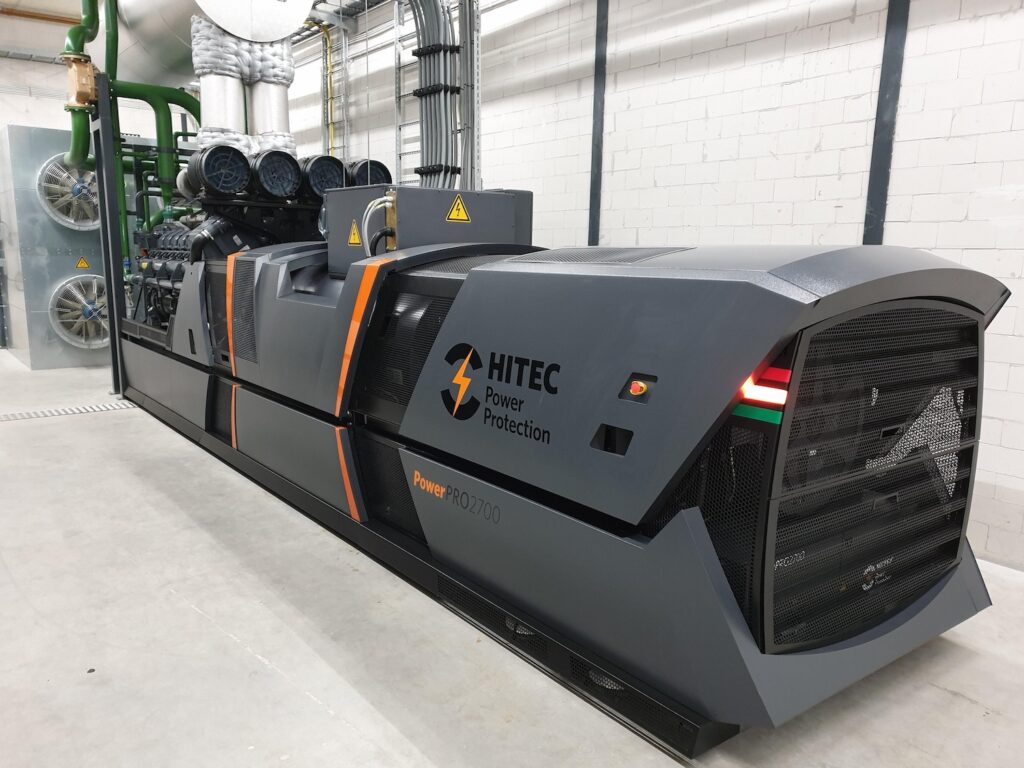

Tổng quan về bộ lưu điện động năng quay Hitec Power Protection

Thành lập từ năm 1894 tại Almelo, Hà Lan, Hitec ban đầu là một công ty cơ khí chính xác. Đến năm 1956, Hitec đã làm nên một bước ngoặt lịch sử khi phát minh ra hệ thống DRUPS đầu tiên trên thế giới.

Với hơn 70 năm kinh nghiệm chuyên sâu, Hitec hiện là nhà sản xuất dẫn đầu thị phần toàn cầu về giải pháp nguồn điện quay công suất lớn. Hàng ngàn hệ thống của Hitec đang vận hành bền bỉ tại các sân bay quốc tế, tổ hợp công nghiệp bán dẫn tại Đài Loan, Hàn Quốc, và các siêu Data Center tại Mỹ, Châu Âu, Châu Á.

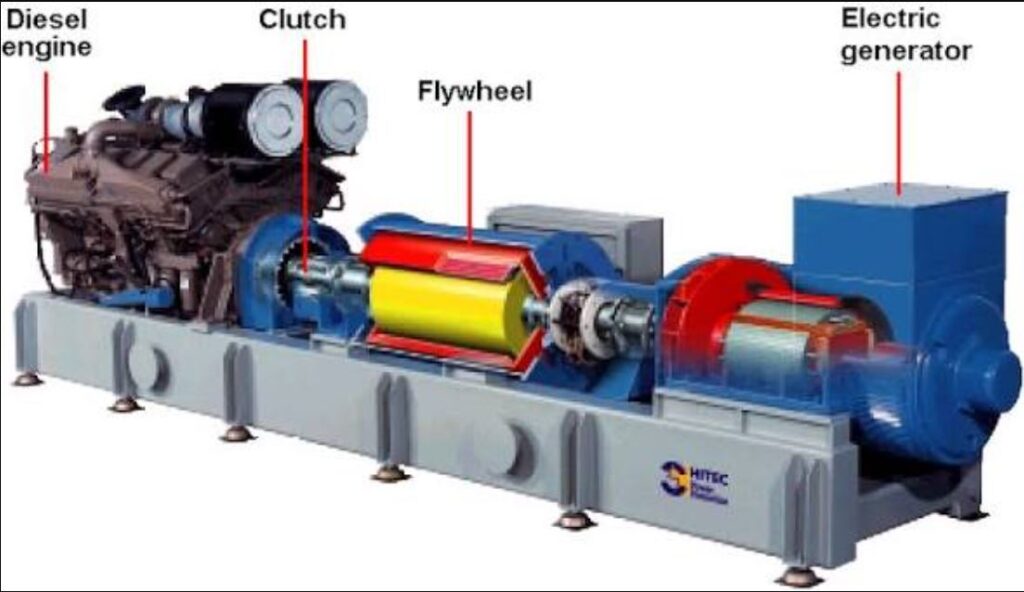

Giải Pháp Công Nghệ DRUPS Hitec Power Hoạt Động Như Thế Nào?

Giải pháp chủ lực của Hitec là dòng sản phẩm PowerPro. Thay vì tách rời UPS tĩnh và Máy phát điện Diesel qua tủ ATS chuyển mạch, Hitec hợp nhất tất cả trên một bệ máy và một trục cơ khí đồng nhất:

Quy trình ứng phó sự cố “Không độ trễ” ():

• Chế độ bình thường (Điện lưới tốt): Điện lưới cấp vào hệ thống. Máy phát điện lúc này đóng vai trò như một Motor/Bộ lọc điện động. Nó vừa quay bánh đà (để tích lũy động năng liên tục), vừa lọc sạch hoàn toàn sóng hài, bù công suất phản kháng để cấp nguồn điện “sạch” nhất cho tải.
• Chế độ sự cố (Mất điện lưới): Ngay khi lưới điện gặp trục trặc, nguồn lưới bị ngắt. Phần năng lượng động năng lưu trữ trong bánh đà lập tức phóng ra để duy trì trục quay, tiếp tục phát điện cho tải mà không gián đoạn ().
• Chế độ chạy Diesel (Dài hạn): Đồng thời, lực quán tính từ trục quay sẽ kích hoạt khớp ly hợp cảm ứng, kéo dòng để đề nổ trực tiếp động cơ Diesel (thường hợp tác với các hãng động cơ danh tiếng như Cummins, MTU, Perkins). Chỉ trong vòng 5-7 giây, động cơ Diesel đạt tốc độ định mức, tiếp quản trục quay và cấp điện vô thời hạn cho tới khi lưới điện phục hồi.

Các Giải Pháp Kỹ Thuật Tối Ưu Của Hitec

Hitec cung cấp các giải pháp được thiết kế “tùy chỉnh” theo yêu cầu và quy mô của từng công trình:

Dòng sản phẩm PowerPro dòng tiêu chuẩn (Tủ hở / Đặt trong nhà)

• Dải công suất: Từ 1000 kVA lên đến 3600 kVA cho một module đơn (tần số 50Hz hoặc 60Hz).
• Ứng dụng: Thích hợp cho các dự án xây mới (Greenfield), nơi chủ đầu tư quy hoạch sẵn các phòng máy kỹ thuật hạ tầng kiên cố, tầng hầm chịu lực lớn tại các tòa nhà hoặc nhà máy sản xuất.

Giải pháp PowerPro Container (Trọn gói ngoài trời)

• Kiến trúc: Toàn bộ hệ thống gồm DRUPS, động cơ Diesel, tủ bảng điện điều khiển, hệ thống lọc gió và giảm thanh được đóng gói trọn gói trong một container tiêu chuẩn chịu lực cao.
• Ưng dụng: Phù hợp cho việc mở rộng công suất nhanh chóng cho các Data Center đang vận hành hoặc triển khai tại các khu vực không gian bên trong bị hạn chế.

Ưu Điểm Vượt Trội Của Giải Pháp Hitec DRUPS

Khi so sánh với phương án truyền thống (UPS tĩnh dùng bình ắc quy + Máy phát điện Diesel độc lập), giải pháp của Hitec sở hữu những lợi thế độc quyền:

Hiệu suất năng lượng tối ưu và Tiết kiệm chi phí vận hành (OpEx)

• Hiệu suất hệ thống cực cao: Đạt tới 97% – 98% ở chế độ vận hành thực tế.
• Không tốn chi phí điều hòa phòng pin: Do không sử dụng ắc quy/pin Lithium, doanh nghiệp tiết kiệm được hàng trăm ngàn USD tiền điện chạy hệ thống HVAC làm mát phòng pin mỗi năm.
• Tổng chi phí sở hữu (TCO) thấp nhất: Loại bỏ hoàn toàn chi phí tái đầu tư thay thế bình ắc quy (vốn phải thay sau mỗi 3-5 năm với ắc quy chì hoặc 10 năm với pin Li-ion).

Độ tin cậy tối cao và Đơn giản hóa hệ thống (Cắt giảm điểm lỗi)

• Loại bỏ tủ ATS: Quy trình chuyển giao nguồn từ bánh đà sang động cơ Diesel được thực hiện bằng cơ khí thuần túy (khớp ly hợp). Hệ thống cắt giảm được tủ ATS chuyển mạch – vốn là một trong những linh kiện có tỷ lệ lỗi gây sập nguồn cao nhất trong hệ thống điện.
• Tuổi thọ thiết bị lên tới trên 25 năm: Các chi tiết cơ khí của Hitec được chế tạo với hệ số an toàn cực cao, hoạt động bền bỉ qua nhiều thập kỷ, chỉ yêu cầu bảo dưỡng định kỳ (thay dầu, mỡ bôi trơn).

Chất lượng nguồn điện hoàn hảo (Power Quality)

• Nhờ cơ chế hoạt động như một bộ lọc động, hệ thống Hitec có khả năng khử hoàn toàn sóng hài từ tải ngược về lưới hoặc từ lưới vào tải.
• Hệ thống có khả năng chịu đựng dòng ngắn mạch cực tốt (lên tới gấp 14 lần dòng định mức), giúp hệ thống không bị sập khi xảy ra ngắn mạch cục bộ ở các nhánh tải hạ thế.

Thân thiện tuyệt đối với môi trường (Green Solution)

• Giúp các tập đoàn lớn dễ dàng đạt chứng chỉ xanh (như LEED). Việc không sử dụng hàng ngàn cell pin hóa chất đồng nghĩa với việc không có chất thải nguy hại ra môi trường, không có nguy cơ cháy nổ hóa chất nguy hiểm.

Giải pháp DRUPS của Hitec Power Protection không đơn thuần là một thiết bị lưu điện, mà là một kiến trúc nguồn tổng thể công nghiệp. Đối với các dự án đòi hỏi công suất nguồn dự phòng lớn (từ vài MW trở lên) và đặt yếu tố “an toàn tuyệt đối, không gián đoạn” lên hàng đầu, Hitec chính là giải pháp bền bỉ và hiệu quả nhất theo thời gian.

Công ty TNHH Công Nghiệp Phú Thái (PhuThaiCat)

Hotline: 0917866455

Đại lý phân phối bộ lưu điện UPS động năng bánh đà (Flywheel) Active Power

by thida | Jun 17, 2026 | Uncategorized

Trong kỷ nguyên số hóa và điện toán đám mây, các trung tâm dữ liệu (Data Center) và cơ sở công nghiệp đòi hỏi hệ thống cấp nguồn liên tục (UPS) không chỉ có độ tin cậy tuyệt đối mà phải tối ưu về năng lượng, diện tích và chi phí vận hành. Bộ lưu điện UPS bánh đà Active Power (thành lập năm 1992 tại Austin, Texas, Mỹ – hiện thuộc tập đoàn Piller Group) đã khẳng định vị thế tiên phong toàn cầu bằng việc thay thế và loại bỏ hoàn toàn các điểm yếu của bình ắc quy truyền thống bằng công nghệ lưu trữ động năng bằng bánh đà (Flywheel Technology).

Qúy khách cần tư vấn, báo giá giải pháp bộ lưu điện UPS động năng bánh đà Active Power vui lòng liên hệ :

Đại lý phân phối bộ lưu điện UPS động năng bánh đà (Flywheel) Active Power)

Công ty TNHH Công Nghiệp Phú Thái (PhuThaiCat)

Hotline: 0917866455

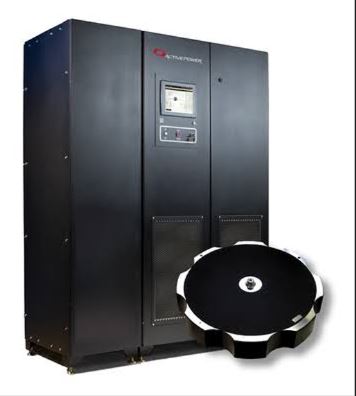

Nguyên Lý Hoạt Động Của Bộ lưu điện UPS bánh đà Active Power

Khác với UPS tĩnh (Static UPS) sử dụng phản ứng hóa học trong bình ắc quy (Lead-Acid hoặc Lithium-ion) để tích điện, UPS của Active Power lưu trữ năng lượng dưới dạng động năng.

Bên trong hệ thống là một bánh đà bằng thép rèn nguyên khối, quay liên tục trong môi trường chân không với vận tốc lên đến 7.700 vòng/phút nhờ một lượng điện năng duy trì rất nhỏ. Khi nguồn điện lưới gặp sự cố (mất điện, sụt áp), quán tính của bánh đà sẽ ngay lập tức dẫn động rotor của máy phát/động cơ tích hợp, chuyển hóa động năng thành điện năng sạch để cấp cho tải một cách liên tục, không có độ trễ (0 ms), tạo bước đệm hoàn hảo chờ máy phát điện (Generator) khởi động và hòa lưới.

Các Giải Pháp Nguồn Dự Phòng Của Active Power

Active Power tập trung phát triển các dòng sản phẩm tối ưu hóa cho từng quy mô công suất và không gian triển khai của doanh nghiệp:

1. CleanSource® HD UPS (Dòng Tải Lớn, Độc Lập)

Đây là dòng sản phẩm flagship cấu hình dạng tủ đứng được thiết kế cho các trung tâm dữ liệu lớn và môi trường sản xuất công nghiệp kỹ thuật cao.

• Dải công suất: Từ 300kW đến 675kW cho một tủ đơn.
• Khả năng mở rộng: Hỗ trợ kết nối song song (Parallel) lên đến 8 hệ thống, đẩy tổng công suất lên hơn 5MW.
• Đặc tính: Mật độ công suất cực cao trên một đơn vị diện tích (Footprint), tiết kiệm không gian phòng máy lên đến 75% so với UPS ắc quy truyền thống.

2. CleanSource® MMS UPS (Hệ Thống Modular Đa Mô-đun)

Giải pháp tùy biến linh hoạt theo kiến trúc Modular, cho phép doanh nghiệp nâng cấp công suất theo mô hình “vừa lớn vừa đầu tư” (Pay-as-you-grow).

• Dải công suất: Các mô-đun khối 300kW hoặc 675kW kết nối linh hoạt.
• Kiến trúc: Hỗ trợ cả hai dạng cấu hình phân phối điện tập trung (Centralized) và phân tán (Distributed), tích hợp sẵn tủ tủ hòa đồng bộ và tủ Bypass bảo dưỡng.

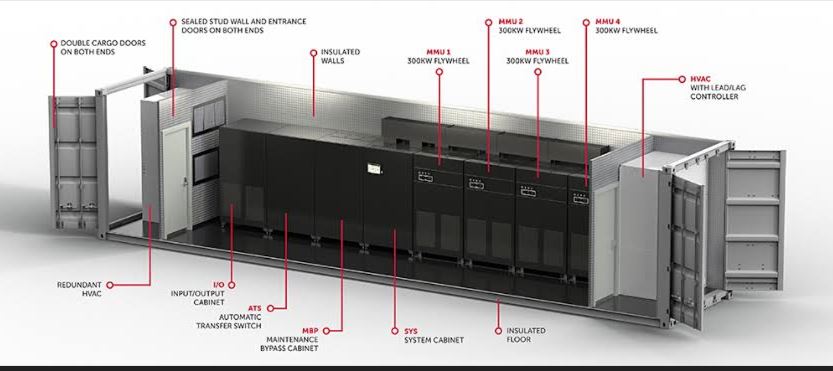

3. Active Power PowerHouse® (Giải Pháp Container Di Động)

Hệ thống nguồn dự phòng trọn gói được tích hợp toàn bộ thiết bị bên trong một container tiêu chuẩn ISO, phù hợp cho việc triển khai nhanh ngoài trời hoặc mở rộng hạ tầng Data Center mà không cần xây dựng phòng máy mới.

• Thành phần tích hợp: Gồm UPS bánh đà CleanSource, hệ thống tủ bảng điện (ATS, Switchgear), hệ thống làm mát (HVAC) và có thể tích hợp sẵn máy phát điện diesel bên cạnh.
• Ứng dụng: Thích hợp cho các dự án Data Center dạng Edge, các nhà máy công nghiệp hoặc khu vực công trường đòi hỏi tính cơ động cao.

Các Ưu Điểm Vượt Trội Của UPS Bánh Đà Active Power

Khi đặt lên bàn cân với UPS sử dụng ắc quy truyền thống, giải pháp bánh đà của Active Power thể hiện những lợi thế công nghệ mang tính chiến lược đối với các kỹ sư vận hành hạ tầng:

Điểm mấu chốt về bài toán kinh tế: Dù chi phí đầu tư ban đầu (CapEx) của hệ thống UPS bánh đà có thể cao hơn UPS tĩnh, nhưng nhờ cắt giảm được hoàn toàn chi phí thay thế bình ắc quy sau mỗi 3-5 năm và giảm chi phí điện làm mát, tổng chi phí sở hữu (TCO) trong vòng 10-15 năm của Active Power thấp hơn từ 30% đến 40% so với hệ thống truyền thống.

Ứng Dụng của bộ lưu điện UPS bánh đà flywheel Active Power

Giải pháp Active Power mang lại hiệu quả tối ưu nhất cho các hạ tầng có đặc thù:

1. Trung tâm dữ liệu (Data Center): Đặc biệt là các trung tâm dữ liệu xanh (Green Data Center), yêu cầu chỉ số PUE (Hiệu quả sử dụng điện năng) ở mức tối thiểu.
2. Công nghiệp bán dẫn & Điện tử: Nơi các sự cố sụt áp ngắn hạn (Voltage Sag) trong vài mili-giây có thể làm hỏng toàn bộ dây chuyền sản xuất hàng triệu USD.
3. Y tế & Chăm sóc sức khỏe: Bảo vệ nguồn điện liên tục cho các thiết bị chẩn đoán hình ảnh cao cấp (MRI, CT Scanner) vốn có đặc tính dòng đỉnh tải rất lớn và nhạy cảm với chất lượng sóng hài.

Qúy khách cần tư vấn, báo giá giải pháp bộ lưu điện UPS động năng bánh đà Active Power vui lòng liên hệ :

Đại lý phân phối bộ lưu điện UPS động năng bánh đà (Flywheel) Active Power

Công ty TNHH Công Nghiệp Phú Thái (PhuThaiCat)

Hotline: 0917866455

So sánh bộ lưu điện UPS bánh đà và UPS sử dụng ắc quy

by thida | Jun 8, 2026 | Uncategorized

So sánh bộ lưu điện UPS bánh đà (Flywheel UPS ) và UPS sử dụng ắc quy ( VRLA, Lithium)

Trong thiết kế hạ tầng nguồn tới hạn cho các Trung tâm dữ liệu (Data Center), nhà máy công nghiệp và các cơ sở y tế, hệ thống UPS (Uninterruptible Power Supply) đóng vai trò như một “lá chắn” bảo vệ toàn bộ tải trước mọi sự cố điện lưới. Tuy nhiên, khi đứng trước bước ngoặt lựa chọn công nghệ tích năng ( tích trữ năng lượng hay còn gọi là lưu trữ năng lượng ), các chủ đầu tư và kỹ sư vận hành thường phải cân nhắc giữa hai trường phái lớn: Flywheel UPS (UPS bánh đà/động năng) và Battery UPS (UPS sử dụng ắc quy truyền thống).

Bài viết này sẽ phân tích, so sánh chi tiết hai công nghệ này trên nhiều phương diện kỹ thuật, kinh tế và vận hành để giúp doanh nghiệp đưa ra quyết định đầu tư tối ưu nhất.

1. Tổng quan về hai công nghệ tích năng ( tích trữ năng lượng hay còn gọi là lưu trữ năng lượng )

Để có cái nhìn khách quan, trước hết chúng ta cần hiểu rõ bản chất nguyên lý hoạt động của từng hệ thống:

• Battery UPS (UPS điện tử tĩnh dùng ắc quy): Đây là giải pháp truyền thống phổ biến nhất. Hệ thống lưu trữ năng lượng dưới dạng hóa năng trong các bình ắc quy (như VRLA chì-axit hoặc Lithium-ion). Khi lưới điện mất, phản ứng hóa học trong ắc quy sẽ giải phóng dòng điện một chiều (DC), qua bộ nghịch lưu (Inverter) để biến đổi thành điện xoay chiêu (AC) cấp cho tải.
• Flywheel UPS (UPS động năng/bánh đà): Đây là giải pháp lưu trữ năng lượng dưới dạng cơ năng thuần túy. Năng lượng được tích tích lũy bằng cách quay một khối rotor thép đặc biệt ở tốc độ cực cao trong môi trường chân không. Khi mất điện, đà quay của bánh đà sẽ ngay lập tức biến khối rotor thành một máy phát điện xoay chiều, phóng năng lượng điện để gánh tải.

2. Bảng so sánh chi tiết: Flywheel UPS vs Battery UPS

Dưới đây là bảng đối chiếu trực quan giữa hai hệ thống dựa trên các thông số kỹ thuật cốt lõi và dữ liệu thực tế từ các nghiên cứu công nghiệp (bao gồm cả nghiên cứu từ MIT):

3. Phân tích chuyên sâu các yếu tố quyết định

3.1. Độ tin cậy (MTBF) và Thời gian sửa chữa (MTTR)

Theo các nghiên cứu chuyên sâu (như nghiên cứu từ MIT), chỉ số MTBF (Thời gian trung bình giữa các lần hỏng hóc) của UPS bánh đà lên tới 200 năm, cao gấp gần 5 lần so với mức 42 năm của UPS dùng ắc quy. Lý do là bánh đà loại bỏ được “mắt xích yếu nhất” và dễ hỏng hóc bất ngờ nhất là các cell ắc quy hóa học.

Về khía cạnh MTTR (Thời gian sửa chữa), hệ thống ắc quy hoặc các dòng UPS Modular ắc quy có lợi thế thay thế nóng (Hot-swap) linh kiện lỗi rất nhanh. Tuy nhiên, xét về tổng thể độ sẵn sàng (Availability), nhờ con số MTBF quá vượt trội, Flywheel UPS vẫn đạt tỷ lệ sẵn sàng tiệm cận mức tuyệt đối (hơn 5 số 9 – 99.9996%).

3.2. Thời gian lưu điện và Sự phối hợp hệ thống

Đây là điểm khác biệt lớn nhất về mặt ứng dụng:

• Battery UPS có thể lưu điện trong thời gian dài (nhiều phút đến nhiều giờ), giúp doanh nghiệp có đủ thời gian xử lý sự cố thủ công hoặc tắt hệ thống một cách an toàn.
• Flywheel UPS chỉ lưu điện trong khoảng thời gian ngắn (15 – 30 giây). Do đó, hệ thống bánh đà bắt buộc phải phối hợp với máy phát điện (Generator). Bánh đà sẽ chịu trách nhiệm gánh tải trong “thời gian vàng” (khoảng 10 giây) để chờ máy phát điện khởi động và hòa đồng bộ mượt mà.

3.3. Bài toán năng lượng và Chỉ số PUE (Xanh hóa Data Center)

Ắc quy chì bắt buộc phải hoạt động trong phòng máy lạnh được duy trì liên tục ở 20°C – 25°C. Chỉ cần nhiệt độ tăng lên 30°C, tuổi thọ ắc quy sẽ giảm đi một nửa. Điều này ngốn một lượng điện năng khổng lồ cho hệ thống điều hòa và làm tăng chỉ số PUE của Data Center.

Ngược lại, Flywheel UPS hoàn toàn không nhạy cảm với nhiệt độ, hoạt động bền bỉ ở môi trường nhiệt độ cao mà không làm giảm hiệu suất. Điều này giúp cắt giảm chi phí làm mát, tối ưu hóa PUE và đáp ứng các tiêu chuẩn công trình xanh (như LEED).

4. Tổng chi phí sở hữu (TCO) dài hạn: Chọn giải pháp nào kinh tế hơn?

Mặc dù chi phí mua sắm ban đầu (CapEx) của hệ thống Flywheel UPS thường cao hơn đáng kể so với Battery UPS, nhưng xét trên vòng đời dự án từ 15 đến 20 năm, bánh đà lại mang lại hiệu quả kinh tế vượt trội nhờ tối ưu hóa chi phí vận hành (OpEx):

• Không tốn chi phí thay mới toàn bộ hệ thống ắc quy sau mỗi 3 – 5 năm.
• Tiết kiệm tiền điện chạy máy lạnh làm mát phòng nguồn.
• Tiết kiệm diện tích mặt sàn, giải phóng không gian để lắp đặt thêm các tủ Rack server sinh lời.

Thông thường, các hệ thống UPS bánh đà lớn sẽ đạt điểm hòa vốn và bắt đầu tiết kiệm chi phí cho doanh nghiệp chỉ sau 3 đến 5 năm vận hành.

5. Kết luận: Khi nào nên chọn Bánh đà, khi nào chọn Ắc quy?

Không có công nghệ nào là hoàn hảo tuyệt đối, việc lựa chọn phụ thuộc hoàn toàn vào kiến trúc hạ tầng và nhu cầu thực tế của doanh nghiệp:

Doanh nghiệp nên chọn Flywheel UPS (hoặc DRUPS) khi:

1. Vận hành các hạ tầng quy mô lớn như Mega Data Center (Tier III, Tier IV), nhà máy sản xuất bán dẫn, chíp điện tử, hoặc các cơ sở công nghiệp nặng công suất lớn.
2. Hạ tầng đã có sẵn hệ thống máy phát điện dự phòng hoạt động cực kỳ tin cậy.
3. Doanh nghiệp hướng tới tiêu chuẩn “Trung tâm dữ liệu xanh”, muốn tối ưu hóa PUE tuyệt đối và loại bỏ hoàn toàn rủi ro cháy nổ từ hóa chất.

Doanh nghiệp nên chọn Battery UPS khi:

1. Các phòng máy văn phòng, Data Center quy mô nhỏ đến trung bình, nơi không có không gian hoặc không được phép lắp đặt máy phát điện Diesel.
2. Hệ thống yêu cầu thời gian lưu điện dài để sao lưu dữ liệu hoặc tắt máy thủ công khi có sự cố.
3. Ngân sách đầu tư ban đầu (CapEx) có giới hạn và doanh nghiệp chấp nhận chi trả chi phí bảo trì, thay thế ắc quy định kỳ ở giai đoạn vận hành.

Ứng dụng bộ lưu điện UPS bánh đà tối ưu hóa PUE trong DataCenter xanh

by thida | Jun 8, 2026 | Uncategorized

Trong kỷ nguyên bùng nổ của trí tuệ nhân tạo (AI), điện toán đám mây và dữ liệu lớn (Big Data), các trung tâm dữ liệu (Data Center – DC) đang mọc lên với tốc độ chóng mặt. Tuy nhiên, đi kèm với năng lực xử lý khổng lồ là mức tiêu thụ điện năng cực kỳ lớn. Các trung tâm dữ liệu hiện đại không chỉ là những “bộ não” kỹ thuật số mà còn là những “cỗ máy ngốn điện” hàng đầu thế giới, đối mặt với áp lực nặng nề về phát thải carbon và chi phí vận hành.

Trước thách thức đó, khái niệm Green Data Center (Trung tâm dữ liệu xanh) đã trở thành một tiêu chuẩn bắt buộc chứ không còn là một lựa chọn xu hướng. Để đạt được các chứng nhận xanh danh giá như LEED, Lotus hay các cấp độ Tier nghiêm ngặt, việc tối ưu hóa chỉ số hiệu quả sử dụng năng lượng PUE (Power Usage Effectiveness) là mục tiêu tối thượng.

Trong các giải pháp công nghệ xanh hiện nay, công nghệ bánh đà (Flywheel Kinetic Energy Storage) nổi lên như một bước đột phá mạnh mẽ, thay thế hoàn toàn hệ thống ắc quy hóa học truyền thống để tái định nghĩa lại hệ thống nguồn dự phòng tới hạn. Bài viết này sẽ phân tích chuyên sâu về ứng dụng của bánh đà trong việc tối ưu hóa PUE và hiện thực hóa tiêu chuẩn trung tâm dữ liệu xanh.

1. Thách thức năng lượng của Data Center và “Mắt xích yếu” mang tên Ắc quy

Để hiểu tại sao bánh đà là chìa khóa xanh, trước hết cần nhìn vào cấu trúc tiêu thụ năng lượng và những hạn chế chí mạng của hệ thống UPS truyền thống sử dụng ắc quy hóa học (VRLA hoặc Lithium-ion).

Chỉ số PUE và gánh nặng từ hệ thống làm mát

Chỉ số PUE được tính bằng công thức:

$$\text{PUE} = \frac{\text{Tổng năng lượng tiêu thụ của toàn Data Center}}{\text{Năng lượng tiêu thụ của thiết bị CNTT (IT Equipment)}}$$

Một trung tâm dữ liệu lý tưởng có PUE tiến gần về mức 1.0. Trên thực tế, một phần năng lượng khổng lồ không phục vụ cho việc tính toán của server mà bị lãng phí vào:

• Hệ thống làm mát (Chiller, CRAC/CRAH).
• Tổn hao trên các bộ biến đổi công suất (UPS, biến áp).

Điểm yếu của hệ thống ắc quy truyền thống đối với môi trường

Hệ thống UPS tĩnh dùng ắc quy là thành phần bắt buộc để đảm bảo tính liên tục của nguồn điện. Tuy nhiên, chúng lại chính là rào cản lớn nhất của một “Green Data Center”:

• Yêu cầu nhiệt độ khắt khe: ắc quy hóa học hoạt động tối ưu nhất ở 20°C – 25°C. Chỉ cần nhiệt độ môi trường tăng lên 30°C, tuổi thọ của ắc quy chì-axit sẽ giảm đi một nửa. Do đó, hệ thống điều hòa phải chạy liên tục 24/7 chỉ để làm mát phòng ắc quy, đẩy chỉ số PUE lên rất cao.
• Vòng đời ngắn và rác thải độc hại: ắc quy có tuổi thọ chỉ từ 3 đến 5 năm (đối với VRLA). Việc thay thế định kỳ hàng ngàn cell ắc quy không chỉ tốn kém chi phí đầu tư lớn mà còn tạo ra gánh nặng xử lý rác thải chì, axit hoặc lithium cực kỳ độc hại cho môi trường.
• Nguy cơ cháy nổ cao: Sự cố quá nhiệt dẫn đến cháy nổ tủ ắc quy là một trong những rủi ro vận hành hàng đầu tại các Data Center, đòi hỏi hệ thống phòng cháy chữa cháy phức tạp và tốn kém.

2. Công nghệ bánh đà (Flywheel) – Giải pháp lưu trữ năng lượng xanh

Bánh đà là hệ thống tích năng cơ học thuần túy. Thay vì lưu trữ năng lượng dưới dạng phản ứng hóa học, bánh đà lưu trữ năng lượng dưới dạng động năng của một khối rotor quay ở tốc độ cực cao (từ 10.000 đến hơn 45.000 vòng/phút).

Nguyên lý hoạt động cơ-điện tử đỉnh cao

Một bộ UPS bánh đà hiện đại bao gồm một khối rotor bằng thép đặc biệt hoặc sợi carbon composite, được đặt trong một lớp vỏ bọc kín môi trường chân không cao nhằm triệt tiêu hoàn toàn lực cản của không khí. Khối rotor này được nâng giữ bằng hệ thống vòng bi từ tính (Magnetic Bearings) giúp loại bỏ hoàn toàn ma sát cơ học.

• Chế độ nạp: Khi điện lưới bình thường, một động cơ điện tích hợp sẽ sử dụng điện năng để quay bánh đà lên tốc độ tối đa. Khi đã đạt tốc độ đích, bánh đà chỉ cần một lượng năng lượng cực kỳ nhỏ (chỉ vài trăm Watt) để duy trì đà quay liên tục.
• Chế độ phóng điện: Khi điện lưới gặp sự cố (mất điện hoặc sụt áp), động cơ điện ngay lập tức chuyển trạng thái thành máy phát điện. Động năng từ bánh đà quay sẽ được chuyển đổi ngược lại thành điện năng sạch, cấp cho tải IT trong khoảng thời gian từ 15 đến 30 giây.

Khoảng thời gian 15-30 giây này được gọi là “thời gian vàng”, hoàn toàn đủ để hệ thống điều khiển kích hoạt máy phát điện Diesel khởi động, hòa đồng bộ và gánh tải một cách mượt mà mà không làm gián đoạn hệ thống.

3. Cách công nghệ bánh đà tối ưu hóa chỉ số PUE vượt trội

Ứng dụng từ khóa xu hướng “Green Data Center Flywheel” nằm ở việc công nghệ này tác động trực tiếp và làm giảm đáng kể cả tử số lẫn mẫu số trong công thức tính PUE.

Giảm tải trực tiếp cho hệ thống làm mát (Cooling Load)

Không giống như ắc quy hóa học nhạy cảm, UPS bánh đà cơ khí có thể vận hành hoàn hảo trong môi trường nhiệt độ lên tới 40°C hoặc thậm chí cao hơn mà không hề bị suy giảm tuổi thọ hay giảm dung lượng tích năng.

Điều này cho phép các kỹ sư vận hành loại bỏ hoàn toàn hệ thống điều hòa không khí chuyên dụng cho phòng nguồn, hoặc tích hợp UPS trực tiếp vào không gian chung. Việc cắt giảm năng lượng điện tiêu thụ cho hệ thống làm mát phòng nguồn giúp hạ thấp tổng năng lượng tiêu thụ của tòa nhà, trực tiếp đưa chỉ số PUE về mức tiệm cận lý tưởng (thường giảm từ 0.1 đến 0.2 điểm PUE).

Hiệu suất vận hành cao (High Efficiency)

Các hệ thống UPS tĩnh dùng ắc quy truyền thống có hiệu suất giảm mạnh khi chạy ở mức tải thấp (ví dụ dưới 40% tải – mức tải rất phổ biến trong cấu hình dư thừa $N+1$ hoặc $2N$). Ngược lại, các dòng UPS động năng, bánh đà hiện đại (như của Piller hay Active Power) duy trì mức hiệu suất cực cao, lên tới 97% – 98% ngay cả khi vận hành ở mức tải thấp. Tổn hao năng lượng dưới dạng nhiệt thấp đồng nghĩa với việc lãng phí điện năng ít hơn.

Tiết kiệm diện tích chiếm dụng (Space Optimization)

Một tủ bánh đà chỉ chiếm từ 20% đến 25% diện tích mặt sàn so với một phòng ắc quy có cùng công suất lưu điện. Việc tiết kiệm không gian giúp Data Center tối ưu hóa được mật độ lắp đặt các tủ Rack Server (thiết bị CNTT sinh lời), từ đó tăng hiệu suất sử dụng diện tích và năng lượng trên mỗi mét vuông sàn.

4. Hiện thực hóa các tiêu chuẩn Trung tâm dữ liệu xanh (Green DC Standards)

Việc áp dụng giải pháp bánh đà đóng góp một số điểm rực rỡ giúp chủ đầu tư Data Center đạt được các chứng nhận xanh quốc tế tiêu chuẩn cao:

Đóng góp điểm số tối đa cho chứng nhận LEED

Trong hệ thống đánh giá công trình xanh LEED (Leadership in Energy and Environmental Design), dự án ứng dụng công nghệ bánh đà sẽ ghi điểm tuyệt đối trong các hạng mục:

• Energy and Atmosphere (Năng lượng & Khí quyển): Nhờ giảm thiểu tối đa lượng điện tiêu thụ tổng thể và cắt giảm hệ số PUE.
• Materials and Resources (Vật liệu & Tài nguyên): Loại bỏ hoàn toàn việc sử dụng hàng tấn hóa chất độc hại như chì, cadmium, hay lithium. Bánh đà có thể tái chế hoàn toàn (gần 99% cấu tạo từ thép và đồng) sau khi hết vòng đời.

Độ tin cậy cực cao phù hợp tiêu chuẩn Uptime Institute (Tier III, Tier IV)

Nhiều người lo ngại thời gian lưu điện ngắn (15-30s) của bánh đà so với 5-15 phút của ắc quy sẽ ảnh hưởng đến tiêu chuẩn vận hành an toàn. Tuy nhiên, các nghiên cứu thực tế (như nghiên cứu của MIT) và tiêu chuẩn của Uptime Institute đều chỉ ra rằng: hơn 95% các sự cố điện lưới chỉ kéo dài dưới 5 giây, và các dòng máy phát điện hiện đại cho Data Center đều có khả năng khởi động và nhận tải trong vòng dưới 10 giây.

Hơn thế nữa, bánh đà có chỉ số MTBF (Thời gian trung bình giữa các lần hỏng hóc) lên tới hơn 200 năm, cao gấp nhiều lần so với hệ thống ắc quy thông thường. Việc ứng dụng cấu hình bánh đà Modular kết hợp song song dư thừa ($N+1$) giúp hệ thống đạt độ sẵn sàng (Availability) lên tới 99.9996%, đáp ứng vượt trội các tiêu chuẩn khắt khe nhất của Tier IV Data Center mà vẫn đảm bảo tính chất “Xanh”.

5. Phân tích bài toán kinh tế: Tổng chi phí sở hữu (TCO) dài hạn

Mặc dù chi phí đầu tư ban đầu (CapEx) cho một hệ thống UPS bánh đà hoặc DRUPS thường cao hơn so với giải pháp UPS ắc quy truyền thống, nhưng bài toán tổng chi phí sở hữu trong vòng đời 15-20 năm (TCO) lại chứng minh điều ngược lại.

Kết luận về kinh tế: Thông thường, các dự án Mega Data Center ứng dụng giải pháp bánh đà sẽ đạt điểm hòa vốn và bắt đầu sinh lời về chi phí vận hành (OpEx) chỉ sau 3 đến 5 năm vận hành, nhờ lượng điện năng tiết kiệm được từ hệ thống điều hòa và việc cắt bỏ hoàn toàn chi phí thay mới ắc quy.

Kết luận

Xu hướng phát triển bền vững và giảm phát thải ròng bằng 0 (Net-Zero Carbon) không còn là câu chuyện tương lai mà là mục tiêu hành động ngay trong hiện tại của ngành hạ tầng kỹ thuật số. Công nghệ bánh đà động năng (Flywheel) chính là lời giải hoàn hảo cho bài toán cân bằng giữa độ an toàn năng lượng tới hạn và trách nhiệm với môi trường.

Việc đầu tư hệ thống Green Data Center Flywheel không chỉ giúp các chủ đầu tư tối ưu hóa chỉ số PUE một cách thực chất, cắt giảm hàng triệu USD tiền điện vận hành, mà còn khẳng định vị thế tiên phong của doanh nghiệp trong việc xây dựng những kiến trúc xanh vững chắc cho tương lai số hóa bền vững.

Giải Pháp Giám Sát Điểm Nóng, Nhiệt Độ Tủ Điện, Busbar liên tục 247

by thida | Aug 6, 2025 | Uncategorized

Trong các hệ thống điện trung và hạ thế – đặc biệt tại tủ điện, switchgear, busbar và MCC, hiện tượng điểm nóng (hotspot) xuất hiện âm thầm tại các đầu nối, tiếp điểm lỏng, hoặc quá tải nhiệt. Những điểm nóng này nếu không được phát hiện kịp thời sẽ là nguyên nhân chính gây ra cháy nổ, chập điện, và downtime ngoài ý muốn.

Giải pháp hệ thống cảm biến nhiệt không tiếp xúc hàng đầu thế giới, Exertherm by Eaton mang lại công nghệ Online Thermal Monitoring System, cho phép giám sát nhiệt độ tủ điện – 24/7 – không cần bảo trì – không cần cắt điện.

Exertherm là giải pháp giám sát nhiệt độ liên tục (Electrical Thermal Condition Monitoring) chuyên biệt cho hệ thống điện công nghiệp. Không giống như camera nhiệt chỉ đo tại một thời điểm, Exertherm sử dụng cảm biến hồng ngoại cố định gắn trực tiếp vào busbar, đầu cáp hoặc điểm tiếp xúc trong tủ điện.

Khi phát hiện nhiệt độ tăng bất thường – Exertherm sẽ kích hoạt cảnh báo, giúp đội bảo trì phản ứng trước khi sự cố xảy ra.

Nguyên lý hoạt động của cảm biến nhiệt không tiếp xúc Exertherm

⚙️ Cấu tạo Exertherm gồm:

• Cảm biến hồng ngoại Exertherm (IR sensor): đo nhiệt tại một điểm cố định, không cần cấp nguồn, tuổi thọ hơn 25 năm.
• Thiết bị thu thập dữ liệu (Gateway / Monitoring Unit): xử lý tín hiệu từ các cảm biến và truyền qua Modbus, Ethernet,…
• Giao diện cảnh báo và hiển thị: qua SCADA, BMS hoặc web dashboard.

Ưu điểm:

• Không tiếp xúc: không gây nhiễu, không bị mòn, không cần thay thế định kỳ.
• Giám sát real-time 24/7
• Không cần dừng điện để kiểm tra
• Hoạt động ổn định trong 25+ năm
• Phát hiện chính xác điểm nóng nhỏ nhất từ 1–2°C sai lệch

Ứng dụng của Exertherm trong giám sát nhiệt độ tủ điện

So sánh Exertherm so với các giải pháp khác

Tính năng và Lợi ích khi triển khai Exertherm :

Exertherm hỗ trợ:

• Kết nối SCADA / BMS / HMI
• Truyền dữ liệu qua Modbus RTU / TCP, SNMP, RS485
• Cảnh báo qua email, WebUI hoặc tích hợp vào phần mềm giám sát sẵn có
• Cấu hình ngưỡng cảnh báo linh hoạt theo từng điểm

✅ Phát hiện sớm điểm nóng – trước khi xảy ra cháy nổ
✅ Không làm gián đoạn hệ thống điện
✅ Giảm thiểu chi phí bảo trì đột xuất
✅ Tăng tuổi thọ thiết bị điện
✅ Đáp ứng tiêu chuẩn an toàn điện quốc tế (NFPA, IEC, ISO)

• Trung tâm dữ liệu (Data Center)
• Nhà máy sản xuất liên tục 24/7
• Trạm điện công nghiệp
• Hệ thống UPS / ATS lớn

Exertherm là lựa chọn đáng đầu tư để bảo vệ tài sản, con người và đảm bảo sự vận hành liên tục của hệ thống điện. Exertherm by Eaton là một bước tiến vượt trội trong lĩnh vực giám sát nhiệt độ tủ điện và hệ thống điện công nghiệp. Đây là giải pháp Infrared Thermal Monitoring Switchgear hiệu quả, thông minh, tiết kiệm và an toàn – thay thế hoàn hảo cho kiểm tra thủ công, bảo trì định kỳ thiếu chính xác.

Xem thêm : https://dcss.vn/dai-ly-phan-phoi-bao-tri-sua-chua-bo-luu-dien-ups-chinh-hang/
